本文从 EPDM 结构特性、耐候性分子机理及老化失效机制出发，系统梳理配方优化与工艺调控的核心技术路径，结合善贞实业创新材料解决方案，为行业提升 EPDM 混炼胶长效耐候稳定性提供技术参考与实践依据。

1.核心特性

EPDM 主链饱和、分子极性低，具备低密度、高填充特性，同时拥有优异的耐老化性能（耐候、耐臭氧、耐热氧、耐酸碱、耐水蒸汽、色泽稳定性好）、电绝缘性及耐电晕性能，电绝缘性能优于丁苯橡胶、氯磺化聚乙烯，接近普通聚乙烯，显著低于交联聚乙烯（XLPE）。其耐水蒸汽、耐过热水性能突出，弹性优异，在宽温域内可保持良好柔顺性，低温弹性优异，仅次于天然橡胶、顺丁橡胶，优于多数通用合成橡胶，同时具备良好的粘合性能与常温加工流动性。

2.核心优势

EPDM 在通用合成橡胶中综合性价比突出：生胶密度仅 0.86～0.90g/cm³，为常用橡胶中密度最低品种，可大量填充填料以降低配方成本；耐天候、耐臭氧、耐紫外线、耐热氧老化性能远优于普通不饱和二烯类橡胶，与天然橡胶、丁苯橡胶等不饱和橡胶并用时，可显著提升并用胶的耐臭氧与耐紫外老化性能。

EPDM 耐化学介质范围广，对酸、碱、洗涤剂、动植物油、醇类、酮类均具备良好耐受性；绝缘性能优异，体积电阻率可达 10¹⁶Ω・cm，交联后优质绝缘级 EPDM 击穿电压为 30～40MV/m，普通级 EPDM 击穿电压约 25～35MV/m，介电常数（1kHz，20℃）为 2.27；使用温度范围宽，低温使用下限可达 - 40～-60℃，可在 130℃条件下长期稳定使用，综合适配性强。

3.主要应用领域

EPDM 应用场景覆盖多行业：汽车领域，凭借优异耐臭氧、耐紫外及耐热绝缘性能，大量用于汽车密封条；EPDM/PP 热塑性弹性体兼具良好热塑性、涂装光泽度与可回收性，是汽车保险杠、仪表板的主流材料。因气密性较差，EPDM 不用于轮胎内胎，仅少量应用于轮胎胎侧、气密层改性等部位。

电线电缆领域，依托优异耐候、耐老化、电绝缘及耐热性能，用作电线电缆绝缘层、护套，以及变压器、电表绝缘件、电气柜密封条等，市场空间广阔。

建筑领域主要用于塑胶运动场、卫浴配件、管道密封、屋面防水卷材、建筑门窗密封条、隔水材料等，国内建筑行业 26%~28% 的 EPDM 消费集中于塑胶运动场与防水卷材。此外，EPDM 还广泛用于工业橡胶制品（胶管、胶辊、密封件）、家用电器密封软管、日用及体育用品，以及各类电气电子绝缘部件。

二、EPDM 耐候性能的分子基础与失效原理

1.分子基础相关影响因素

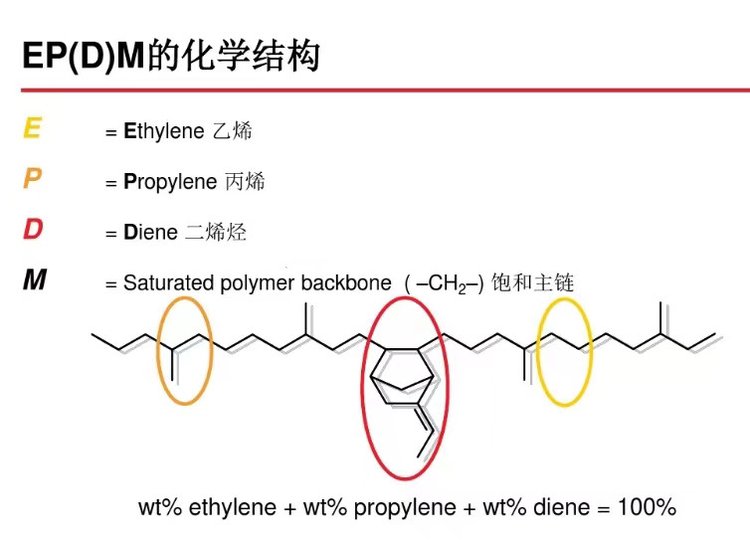

EPDM 的耐候优势源于其饱和主链结构：分子主链为饱和 C-C 单键，仅侧链携带少量不饱和双键，对臭氧、紫外线、热氧老化等老化诱因具有天然抵抗性。研究表明，EPDM 耐候性与乙烯含量、第三单体类型、门尼粘度等分子参数密切相关：乙烯含量越高，分子链化学稳定性越强，耐臭氧、耐紫外性能越优异；丙烯含量合理调控可平衡胶料弹性与加工性能，间接保障长期耐候稳定性；第三单体为ENB时，硫化速度快、耐热性优异；DCPD型EPDM耐臭氧性更好，但耐热性略低。对于高耐候综合应用，需根据具体工况选择或采用复合防护体系；门尼粘度控制在ML(1+4)125℃ 40~60区间，可兼顾加工流动性与长期耐候性，粘度过高或过低均会造成耐候性能衰减。

2.环境及内部失效机理

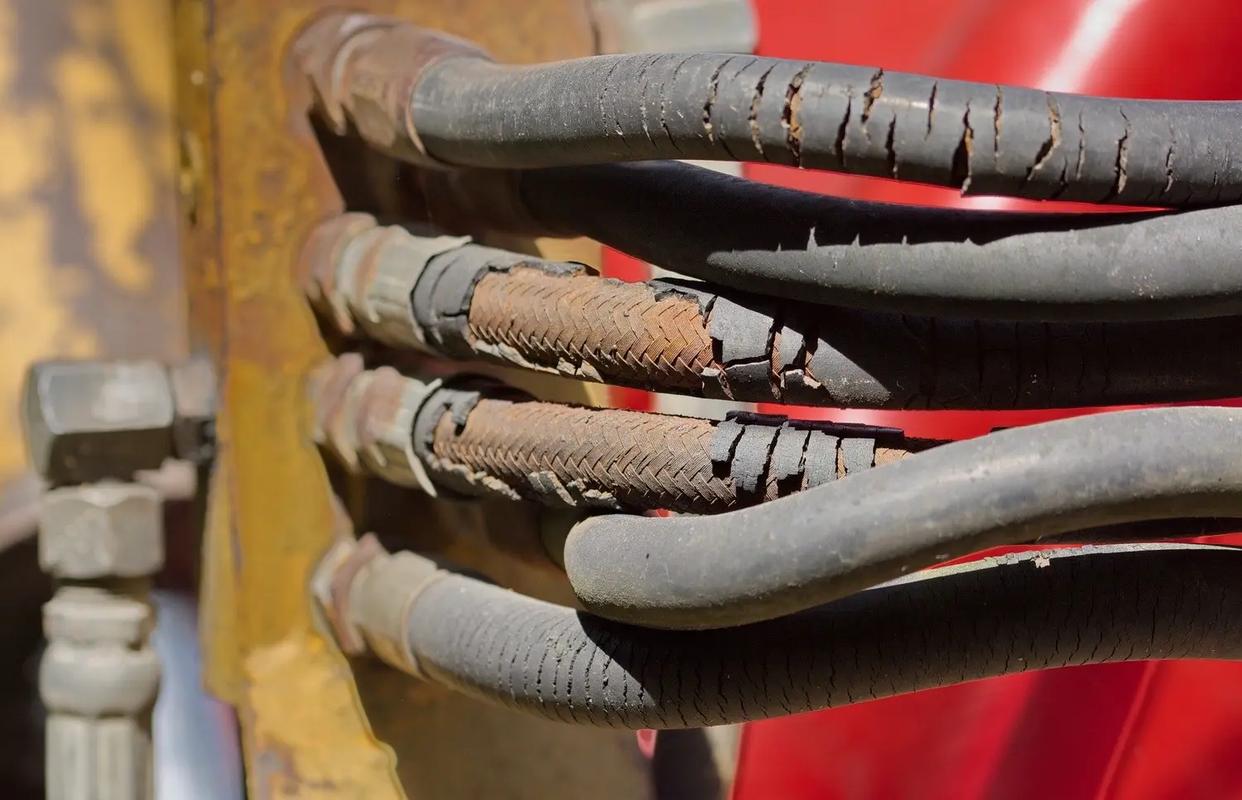

尽管 EPDM 具备优异的耐候分子基础，但长期暴露于户外复杂环境中，仍会发生不可逆的性能失效，其核心失效形式包括表面粉化、微观裂纹的萌生与扩展、弹性模量下降、硬度显著变化等。上述失效现象的产生，主要是多因素协同作用的结果：紫外线辐射作为主要致老化因素，会直接导致橡胶分子链断裂，破坏微观结构；臭氧会对侧链不饱和双键发生氧化裂解，逐步侵蚀橡胶表层并向内部扩散；温度波动引发橡胶物理疲劳，降低分子链的柔韧性与稳定性；同时，内部增塑剂迁移、填料析出等问题，会进一步破坏橡胶的微观结构与性能平衡，加速耐候性能失效。

三、EPDM 混炼胶耐候性优化方案

1.配方优化策略

（1）生胶种类选择

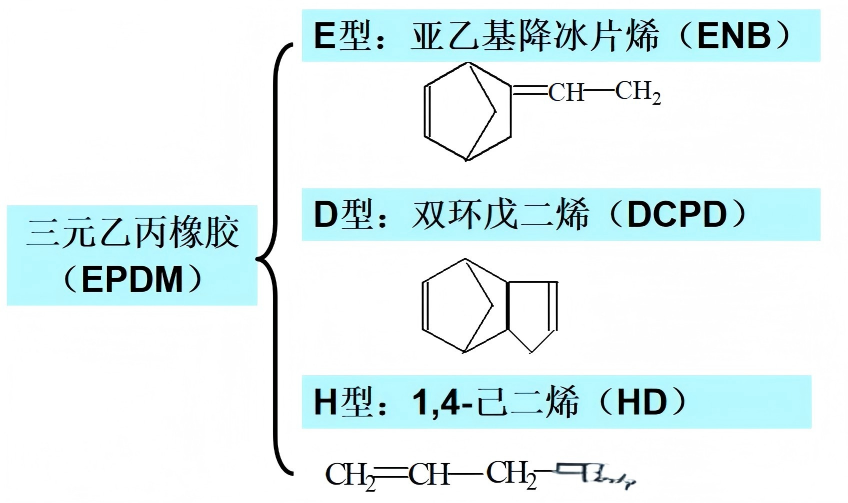

生胶是决定 EPDM 混炼胶耐候性的基础，核心选型参数包括第三单体类型、丙烯含量、门尼粘度及充油含量。第三单体优先选用 ENB 型 EPDM，其硫化速度快、拉伸强度高、压缩永久变形小，随 ENB 含量提升，交联网络致密性与热氧稳定性同步提高，适用于高耐候场景；DCPD型EPDM耐臭氧性优异、成本较低、硫磺硫化速度较慢，但耐热性略低，适用于臭氧侵蚀严重的户外场景或过氧化物硫化体系。丙烯含量需合理匹配，兼顾胶料弹性与加工性；门尼粘度控制在 ML (1+4) 125℃ 40~60，平衡加工性能与长期耐候性；充油量需与生胶牌号匹配，避免过量或不足导致耐候稳定性下降。

（2）硫化体系优化

EPDM 常用硫化体系为硫磺硫化与过氧化物硫化，二者耐候表现差异显著，需根据应用场景选型。硫磺硫化体系加工性能优、易修边、物理力学性能良好、成本较低，适用于耐候要求中等的场景；但硫磺与促进剂在 EPDM 中溶解度低，过量易喷霜，且硫磺用量增加会导致耐热老化、抗压缩变形性能下降，影响长期耐候性，工业上多采用多种促进剂复配以平衡性能。

过氧化物硫化体系形成 C-C 交联键，热稳定性与耐候性远优于硫磺硫化体系，抗高温、抗臭氧侵蚀能力更强，适用于高耐候、高热工况场景；缺点为成本偏高，对加工温度敏感，存在早期交联风险；硫化过程中有气味产生，需配合工艺优化弥补。

（3）活化剂体系优化

硫磺硫化体系中，氧化锌与硬脂酸为必备硫化活性剂，可提升交联活性、提高交联密度与抗硫化返原性，改善胶料耐热性与动态疲劳性能，增强高低温循环下的尺寸稳定性；硬脂酸可改善加工流动性，促进助剂与填料均匀分散，提升硫磺硫化体系交联效率。

过氧化物硫化体系以 TAIC、TMPTMA 等助交联剂为核心交联助剂，氧化锌与硬脂酸并非交联活性剂，过量氧化锌会捕获自由基、降低过氧化物交联效率，仅可少量添加以改善胶料加工分散性。

（4）防老剂体系搭配优化

防老剂是抑制 EPDM 热氧、光氧老化的核心助剂，单一助剂难以满足苛刻耐候要求，需构建主防老剂 + 辅助防老剂 + 防护助剂的复合防护体系。主防老剂选用受阻酚类，与 EPDM 相容性好、不易迁移，可捕获过氧自由基，抑制分子链氧化裂解，实现长效热氧防护；辅助防老剂采用紫外线吸收剂与光猝灭剂复配，紫外线吸收剂可吸收 290~400nm 老化敏感波段紫外光并转化为热能，猝灭剂可淬灭紫外激发的三线态能量，阻断光降解链式反应；复配微晶石蜡可在胶料表面形成致密保护膜，阻隔臭氧与水分侵入。实验验证，该复合防老体系使 EPDM 混炼胶经氙灯耐候老化 1000h 后，拉伸强度保持率≥85%，性能显著优于常规配方。

（5）补强填充体系优化

EPDM 为非结晶橡胶，本体强度低，需依靠补强填充体系提升力学与耐候性能。常用补强填料分为炭黑与无机填料：炭黑可根据性能需求选用高耐磨炭黑、半补强炭黑、快压出炭黑等，灵活调控胶料强度。

无机填料化学稳定性高，是提升 EPDM 耐候性的优选补强材料。纳米补强功能填料（如 F81）以高白度天然复合矿物为原料，经纳米级细化与表面活化处理，分散性与补强效果优异，兼具高白度、电绝缘性优、不干扰硫化反应等特点，可替代白炭黑、轻质碳酸钙及部分炭黑使用。

（6）增塑体系升级

增塑剂挥发与迁移是导致 EPDM 硫化胶硬度上升、弹性下降、耐候衰减的重要原因。环保石蜡油闪点高、挥发性低，高温工况下增塑效果稳定，可有效减少增塑剂损耗；与 EPDM 分子相容性优异，混炼分散均匀，长期服役无明显迁移析出，持久保障胶料弹性与柔顺性。

2.加工工艺优化策略

（1）混炼工艺优化

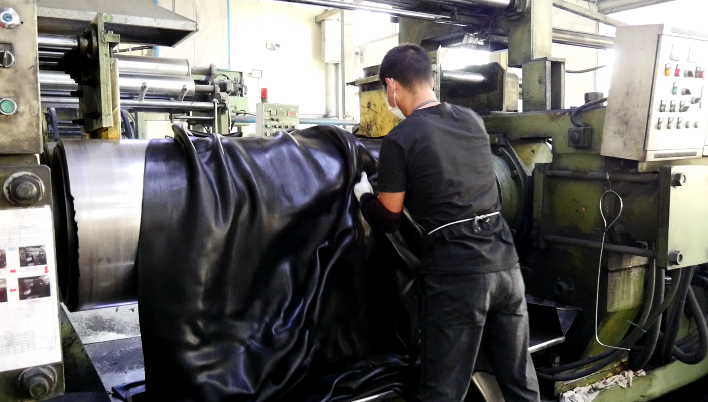

混炼均匀性直接决定硫化胶微观结构与耐候一致性，分散不均易形成局部薄弱点，加速老化失效。工艺上采用分段混炼 + 低温密炼模式，精准控制温度与加料顺序：第一段投入 EPDM 生胶、防老剂、增塑剂，混炼温度 80~90℃，保证助剂充分分散，避免高温造成防老剂分解；第二段加入补强填料与活性剂，升温至 110~120℃，促进填料润湿分散，强化界面结合，减少填料团聚；第三阶段加入硫化体系，温度控制在 70℃以下，防止焦烧，保证后续硫化稳定。

（2）硫化工艺与交联结构调控

交联网络的密度与均匀性是决定 EPDM 耐候性的核心结构因素。高耐候场景优先选用过氧化物硫化体系，其 C-C 交联键耐热氧、耐臭氧性能更优。交联密度控制在 (0.8~1.2)×10⁻⁴ mol/cm³ 最佳区间，可平衡弹性、力学强度与耐老化性能，避免交联密度过低导致强度不足、耐候衰减，或交联密度过高引发胶料发脆、抗疲劳性能下降。

配套采用 120℃×2h 二次硫化工艺，消除硫化内应力，优化交联网络均匀性，减少局部结构缺陷，提升长期耐候稳定性；通过硫化曲线检测每批次胶料交联密度，保证工艺参数与配方设计匹配，保障耐候性能一致性。

四、总结

综上，EPDM 混炼胶的耐候性能优化是一项系统性工程，需从生胶选择、配方体系优化、加工工艺控制等多维度协同推进。生胶参数的合理选择是基础，配方体系的科学配伍是核心，加工工艺的精准控制是保障，三者相互关联、缺一不可。通过优化生胶类型、硫化体系、防老剂体系、补强填充体系、增塑体系，结合精准的混炼、硫化工艺控制，可有效提升 EPDM 混炼胶在极端紫外线、臭氧、高低温循环等复杂环境下的耐候稳定性，满足下游高端应用场景的严苛要求。同时，依托专用材料的研发与应用，可进一步强化耐候性能，为行业提供更具实用性的技术解决方案。

声明：本文内容来源于善贞实业，仅供学习交流试用，如涉及作品版权问题，请与我们联系，我们将在第一时间协商版权问题或删除内容！

  欢迎扫码关注“科恩高新材料”

广州科恩材料有限公司成立于2018年，总部位于广州。

公司专注于高性能化工原材料研发、生产及贸易，主营合成橡胶、弹性体、炭黑，以及环保增塑剂、硫化活性剂、防老剂、促进剂、加工助剂、防焦剂、粘接剂等橡胶材料，产品广泛应用于飞机、汽车、铁路零部件、家电、石油钻探、电线电缆及各种机械橡胶零部件领域。

公司凭借其专业的团队，创新的服务，成为朗盛化学、埃尼化学、陶氏化学、埃克森美孚、沙特住友、博拉等知名品牌的代理/经销商。

产品详情欢迎查看：广州科恩材料有限公司官网

或“科恩材料”小程序：
