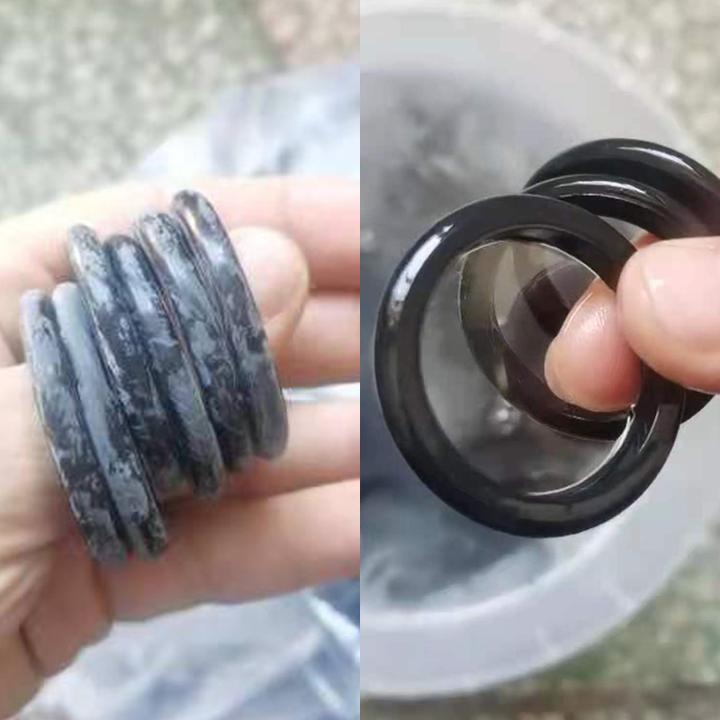

1. 硫磺用量过大
原因：硫磺超饱和，冷却后极易迁移喷白。 措施：降低硫磺用量；改用不溶性硫磺 IS；提高硫化程度。
2. 促进剂用量偏高或搭配不当
原因：促进剂本身易析出，或硫化不充分导致残留。 措施：减少促进剂总量；选用难迁移型促进剂；优化硫化体系。
3. 防老剂 / 抗氧剂选用不当、超量
原因：酮胺类、对苯二胺类等小分子防老剂极易喷霜。 措施：改用高分子量、反应型、聚合型防老剂；控制用量。
4. 软化剂、增塑剂与橡胶相容性差
原因：石蜡油、酯类增塑剂过量或不相容，渗出形成油霜。 措施：更换相容性更好的油；减少用量；改用高黏度橡胶油。
5. 硬脂酸、氧化锌过量
原因：硬脂酸小分子易迁移，常形成白霜。 措施：硬脂酸控制在 0.5～1.5 份；改用高熔点硬脂酸。
6. 填充料分散差、结构性差
原因：填料吸油值低 / 结构性弱，油分被 “挤” 出。 措施：提高炭黑 / 白炭黑结构性；适当增加偶联剂。
7. 配方整体饱和度高、极性不匹配
原因：极性橡胶配非极性助剂，或助剂总浓度过高。 措施：调整极性匹配；降低小分子助剂总量；提高胶料交联密度。
8. 硫化不足、欠硫
原因：助剂未参与反应，以游离态存在易析出。 措施：提高温度 / 延长时间 / 提高压力；确认硫化曲线。
9. 硫化过度导致后硫化喷霜
原因：过度硫化产生小分子降解物迁移。 措施：按 TC90 精准硫化；避免过硫。
10. 硫化压力不足、制品多孔疏松
原因：内部空隙多，助剂迁移通道多。 措施：提高模压压力；改善排气；减少气孔。
11. 冷却过快、内应力大
原因：温度骤降导致配合剂快速结晶析出。 措施：缓慢冷却；恒温后再出模。
12. 混炼不均、局部助剂富集
原因：局部浓度过高形成“喷霜点”。 措施：规范混炼顺序；延长吃粉时间；薄通数次。
三、原材料质量与杂质（4 条）
13. 生胶门尼偏低、分子量分布过宽
原因：小分子链段多，容纳助剂能力差。 措施：选用合适门尼粘度生胶；适当并用高门尼胶。
14. 助剂纯度低、含杂质或结晶度高
原因：粗品助剂易团聚析出。 措施：更换正规厂家助剂；选用高纯度、低结晶型品种。
15. 再生胶、胶粉带入易喷霜杂质
原因：废旧胶中残留小分子多。 措施：控制再生胶用量；选用精制再生胶。
16. 石蜡、防护蜡过量或熔点不合适
原因：蜡迁移过快形成霜层。 措施：减少蜡用量；选用中高熔点防护蜡。
四、贮存、环境与使用条件（4 条）
17. 贮存温度过高、受热老化
原因：高温加速小分子迁移。 措施：阴凉干燥贮存；避免阳光直射。
18. 低温环境导致配合剂结晶析出
原因：低温溶解度下降，出现“冷喷霜”。 措施：优化耐寒配方；减少易结晶助剂。
19. 接触溶剂、油类、酸碱导致抽提迁移
原因：外部介质萃取内部助剂。 措施：选用耐抽出助剂；提高交联密度。
20. 制品表面吸湿、吐白（泛碱）
原因：氧化锌、硫化物盐类遇水反应泛白。 措施：改善表面防护；控制环境湿度；使用表面隔离剂。
欢迎扫码关注“科恩高新材料” 广州科恩材料有限公司成立于2018年，总部位于广州。 公司专注于高性能化工原材料研发、生产及贸易，主营合成橡胶、弹性体、炭黑，以及环保增塑剂、硫化活性剂、防老剂、促进剂、加工助剂、防焦剂、粘接剂等橡胶材料，产品广泛应用于飞机、汽车、铁路零部件、家电、石油钻探、电线电缆及各种机械橡胶零部件领域。 公司凭借其专业的团队，创新的服务，成为朗盛化学、埃尼化学、陶氏化学、埃克森美孚、沙特住友、博拉等知名品牌的代理/经销商。 产品详情欢迎查看：广州科恩材料有限公司官网 或“科恩材料”小程序：
